Pillow block & Plummer block
BACK
DETAILED DATA

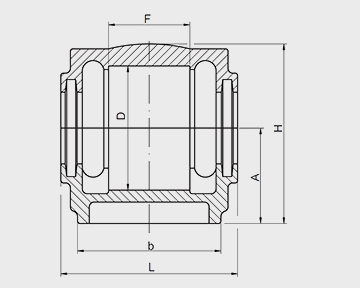

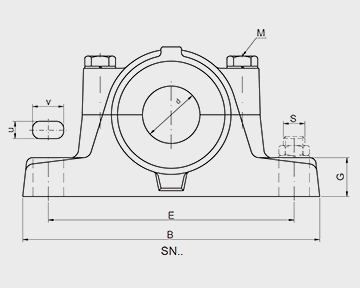

ISO d D B b G F A L H E bolt size u v S
SN505 20 52 165 46 22 25 40 67 75 130 M8 15 20 M12
SN605 20 62 185 52 22 34 50 80 90 150 M8 16 20 M12
SN506 25 62 185 52 22 30 50 77 90 150 M8 15 20 M12
SN606 25 72 185 52 22 37 50 82 95 150 M10 16 20 M12
SN507 30 72 185 52 22 33 50 82 95 150 M10 15 20 M12
SN607 30 80 205 60 25 41 60 90 110 170 M10 16 20 M12
SN508 35 80 205 60 25 33 60 85 110 170 M10 15 20 M12
SN608 35 90 205 60 25 43 60 95 115 170 M10 15 24 M12
SN509 40 85 205 60 25 31 60 85 112 170 M10 15 20 M12
SN609 40 100 255 70 28 46 70 105 130 210 M12 19 25 M16
SN510 45 90 205 60 25 33 60 90 115 170 M10 15 20 M12
SN610 45 110 255 70 30 50 70 115 135 210 M12 18 23 M16
SN511 50 100 255 70 28 33 70 95 130 210 M12 18 23 M16
SN611 50 120 275 80 30 53 80 120 150 230 M12 20 28 M16
SN512 55 110 255 70 30 38 70 105 135 210 M12 18 23 M16
SN612 55 130 280 80 30 56 80 125 155 230 M12 20 28 M16
SN513 60 120 275 80 30 43 80 110 150 230 M12 18 23 M16
SN613 60 140 315 90 32 58 95 130 175 260 M16 22 30 M20
SN515 65 130 280 80 30 41 80 115 155 230 M12 18 23 M16
SN615 65 160 345 100 35 65 100 140 195 290 M16 23 28 M20
SN516 70 140 315 90 32 43 95 120 175 260 M16 22 27 M20
SN616 70 170 345 100 35 68 112 145 212 290 M16 23 30 M20
SN517 75 150 320 90 32 46 95 125 185 260 M16 22 27 M20
SN617 75 180 380 110 40 70 112 155 218 320 M20 26 35 M24
SN518 80 160 345 100 35 62,4 100 145 195 290 M16 22 27 M20
SN618 80 190 400 110 33 74 112 160 230 320 M20 27 38 M24
SN519 85 170 345 100 35 53 112 140 210 290 M16 22 28 M20
SN619 85 200 420 120 36 77 125 170 245 350 M20 28 36 M24
SN520 90 180 380 110 40 70,3 112 160 218 320 M20 26 32 M24
SN620 90 215 420 120 38 83 140 175 280 350 M20 27 33 M24
SN522 100 200 410 120 45 80 125 175 240 350 M20 26 32 M24
SN622 100 240 460 130 40 90 150 190 300 390 M20 28 32 M24
SN524 110 215 410 120 45 86 140 185 270 350 M20 26 34 M24
SN624 110 260 540 160 50 96 160 205 325 450 M24 34 42 M30
SN526 115 230 445 130 50 90 150 190 290 380 M24 28 35 M24
SN626 115 280 560 160 50 103 170 215 350 470 M24 34 42 M30
SN528 125 250 500 150 50 98 150 205 305 420 M24 34 44 M30
SN628 125 300 630 170 55 112 180 235 375 520 M30 34 46 M30
SN530 135 270 530 160 60 106 160 220 325 450 M24 34 42 M30
SN630 135 320 680 180 55 118 190 245 395 560 M30 38 44 M30
SN532 140 290 550 160 60 114 170 235 345 470 M24 32 44 M30
SN632 140 340 710 190 60 124 200 255 415 580 M30 40 52 M36

Split bearing housings for SELF-ALIGNING BEARINGS-- type SN
Unit no bearing sleeve retainer ring bearing sleeve retainer ring
PU pcs PU pcs
SN505 1205 K H205 52X5 2 2205 K H305 52X7 1
SN605 1305 K H305 62X8,5 2 2305 K H2305 62X10 1
SN506 1206 K H206 62X7 2 2206 K H606 62X10 1
SN606 1306 K H306 72X9 2 2306 K H2306 72X10 1
SN507 1207 K H207 72X8 2 2207 K H307 72X10 1
SN607 1307 K H307 80X10 2 2307 K H2307 80X10 1
SN508 1208 K H208 80X7,5 2 2208 K H308 80X10 1
SN608 1308 K H308 90X10 2 2308 K H2308 90X10 1
SN509 1209 K H209 85X6 2 2209 K H309 85X8 1
SN609 1309 K H309 100X10,5 2 2309 K H2309 100X10,5 1
SN510 1210 K H210 90X6,5 2 2210 K H310 90X10 1
SN610 1310 K H310 100X11,5 2 2310 K H2310 110X10 1
SN511 1211 K H211 100X6 2 2211 K H311 100X8 1
SN611 1311 K H311 120X12 2 2311 K H2311 120X10 1
SN512 1212 K H212 110X8 2 2212 K H312 110X10 1
SN612 1312 K H312 130X12,5 2 2312 K H2312 130X10 1
SN513 1213 K H213 120X10 2 2213 K H313 120X12 1
SN613 1313 K H313 140X12,5 2 2313 K H2313 140X10 1
SN515 1215 K H215 130X8 2 2215 K H315 130X10 1
SN615 1315 K H315 160X14 2 2315 K H2315 160X10 1
SN516 1216 K H216 140X8,5 2 2216 K H316 140X10 1
SN616 1316 K H316 170X14,5 2 2316 K H2316 170X10 1
SN517 1217 K H217 150X9 2 2217 K H317 150X10 1
SN617 1317 K H317 180X14,5 2 2317 K H2317 180X10 1
SN518 1218 K H218 160X16,2 2 2218 K H318 160X11,2 2
SN618 1318 K H318 190X15,5 2 2318 K H2318 190X10 1
SN519 1219 K H219 170X10,5 2 - - - -
SN619 1319 K H319 200X16 2 2319 K H2319 100X10 1
SN520 2220 K H320 180X12,1 2 - - - -
SN620 1320 K H320 215X18 2 2320 K H2320 215X10 1
SN522 2222 K H322 200X13,5 2 - - - -
SN622 1322 K H322 240X20 2 2322 K H2322 240X10 1
SN524 - - - - - - - -
SN624 - - - - - - - -
SN526 - - - - - - - -
SN626 - - - - - - - -
SN528 - - - - - - - -
SN628 - - - - - - - -
SN530 - - - - - - - -
SN630 - - - - - - - -
SN532 - - - - - - - -
SN632 - - - - - - - -

Split bearing housings for Spherical roller bearings-- type SN
Unit no bearing sleeve retainer ring bearing sleeve retainer ring
PU pcs PU pcs
SN505 22205 K H305 52X7 1 - - - -
SN605 - - - - - - - -
SN506 22206 K H606 62X10 1 - - - -
SN606 - - - - - - - -
SN507 22207 K H307 72X10 1 - - - -
SN607 - - - - - - - -
SN508 22208 K H308 80X10 1 - - - -
SN608 21308 K H308 90X10 2 22308 K H2308 90X10 1

SN509 22209 K H309 85X8 1 - - - -
SN609 21309 K H309 100X10,5 2 22309 K H2309 100X10,5 1
SN510 22210 K H310 90X10 1 - - - -
SN610 21310 K H310 100X11,5 2 22310 K H2310 110X10 1
SN511 22211 K H311 100X8 1 - - - -
SN611 21311 K H311 120X12 2 22311 K H2311 120X10 1
SN512 22212 K H312 110X10 1 - - - -
SN612 21312 K H312 130X12,5 2 22312 K H2312 130X10 1
SN513 22213 K H313 120X12 1 - - - -
SN613 21313 K H313 140X12,5 2 22313 K H2313 140X10 1
SN515 22215 K H315 130X10 1 - - - -
SN615 21315 K H315 160X14 2 22315 K H2315 160X10 1
SN516 22205 K H316 140X10 1 - - - -
SN616 21316 K H316 170X14,5 2 22316 K H2316 170X10 1
SN517 22205 K H317 150X10 1 - - - -
SN617 21317 K H317 180X14,5 2 22317 K H2317 180X10 1
SN518 22218 K H318 160X11,2 2 - - - -
SN618 22318 K H2318 190X10 1 - - - -
SN519 22219 K H319 170X10 1 - - - -
SN619 22319 K H2319 100X10 1 - - - -
SN520 22220 K H320 180X12,1 2 23220 K H2320 180X10 1
SN620 22320 K H2320 215X10 1 - - - -
SN522 22222 K H322 200X13,5 2 23222 K H2322 200X10 1
SN622 22322 K H2322 240X10 1 - - - -
SN524 22224 K H3124 215X14 2 23224 K H2324 215X10 1
SN624 22324 K H2324 260X10 1 - - - -
SN526 22226 K H3126 230X13 2 23226 K H2326 230X10 1
SN626 22326 K H2326 280X10 1 - - - -
SN528 22228 K H3128 250X15 2 23228 K H2328 250X10 1
SN628 22328 K H2328 300X10 1 - - - -
SN530 22230 K H3130 270X16,5 2 23230 K H2330 270X10 1
SN630 22330 K H2330 320X10 1 - - - -
SN532 22232 K H3132 290X17 2 23232 K H2332 290X10 1
SN632 22322 K H2332 340X10 1 - - - -
